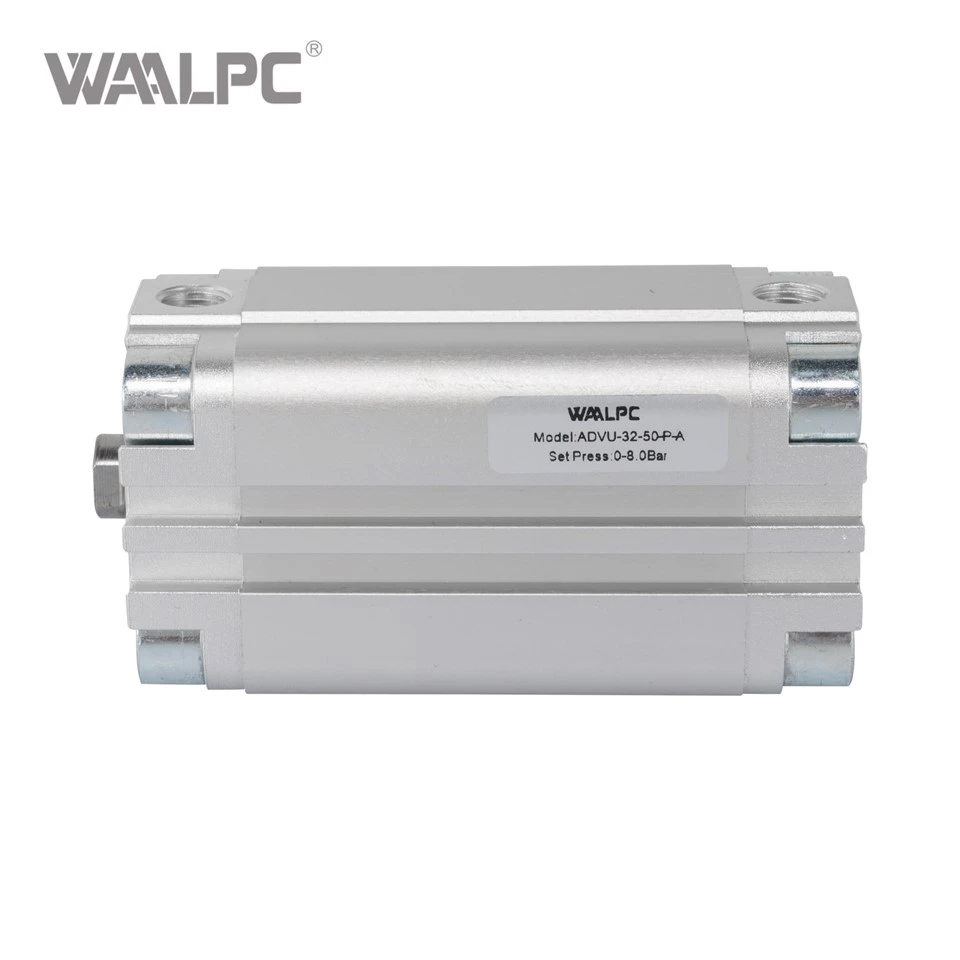

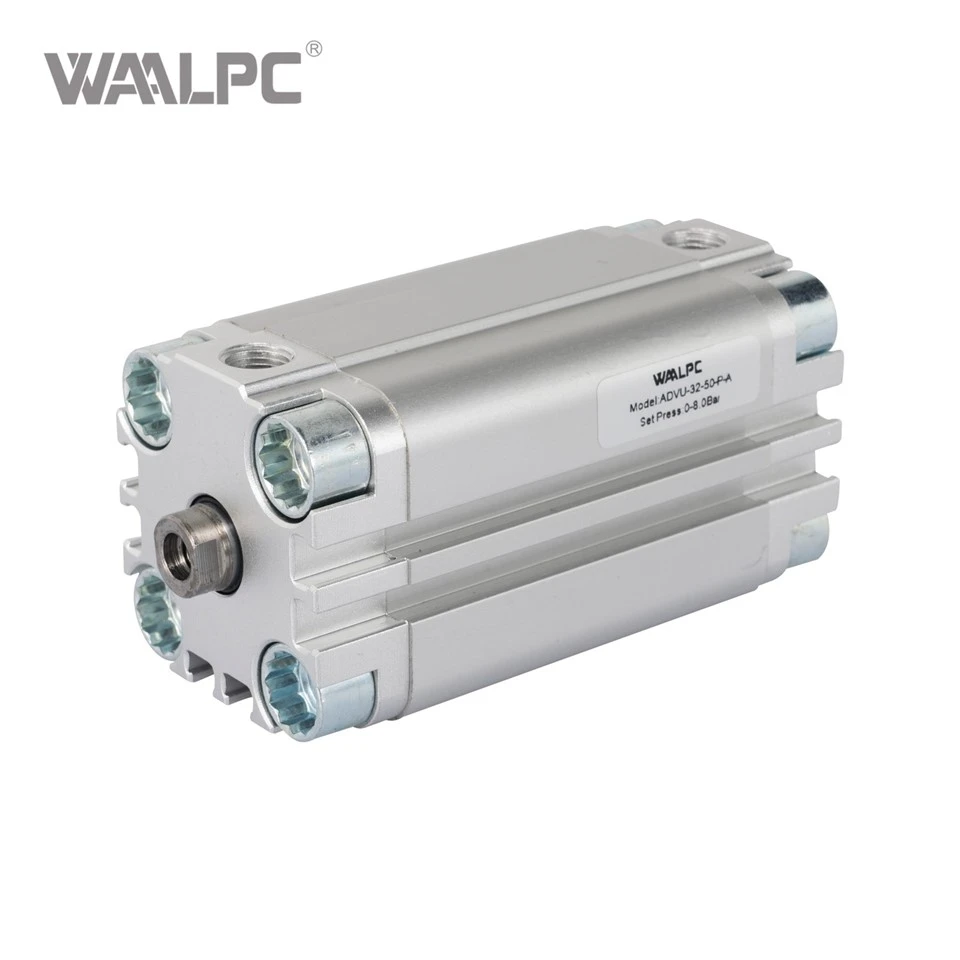

Kompaktni vazdušni cilindar

Hangzhou Evershine Pneumatic Import & Export Co., Ltd. je jedan od vodećih proizvođača i dobavljača kompaktnih vazdušnih cilindara u Kini. Uz bogato iskustvo, posvećeni smo pružanju visokokvalitetnih pneumatskih komponenti globalnim klijentima. Dobrodošli u veleprodaju prilagođenih kompaktnih cilindara za zrak iz naše tvornice. Takođe, OEM usluga je dostupna.





ADVU serija je ono što nazivamo kompaktnim vazdušnim cilindrom. Pruža pouzdano linearno kretanje uz značajno smanjen otisak – do 50% kompaktniji u odnosu na standardne cilindre. Instalirajte ga u svoju mašinu, povežite dovod vazduha i pustite da radi svoj posao: izvlačenje i uvlačenje sa preciznošću i snagom, tačno kada i gde vam je potrebno.



Nakon što je instaliran, jedva da morate razmišljati o tome. Kompaktan dizajn štedi vrijedan prostor u mašini, izdržljiva konstrukcija od legure aluminijuma izdrži milione ciklusa, a opcioni magnetni klip omogućava precizno detektovanje položaja. Nema prostornih kompromisa. Nema kompromisa{3}}učinkom. Nema neočekivanih kvarova.



Dostupan u širokom rasponu veličina koje odgovaraju vašim zahtjevima aplikacije:

Veličine otvora od 12mm do 125mm

Standardni hodi od 1 mm do 500 mm

Dvostruko{0}}, jedno-smjerno djelovanje i vođene konfiguracije

Ugrađene{0}}opcije magnetaza detekciju položaja pomoću ring prekidača





Kompaktni zračni cilindar – ADVU serija -Ušteda prostora-Pneumatski cilindar dvostrukog djelovanjaje dizajniran da riješi vrlo stvarni problem koji stalno vidimo u modernom dizajnu mašina – potrebu za snažnim pneumatskim aktiviranjem u sve-mašinskim omotačima koji se sve skupljaju.

Kompaktni vazdušni cilindar serije ADVU se bori sa tim-naravno. Uzima vaš dovod komprimovanog vazduha i pretvara ga u pouzdano linearno kretanje – sa kompaktnim otiskom koji štedi do 50% prostora za instalaciju u poređenju sa standardnim cilindrima. Održali smo dizajn jednostavnim i robusnim – konstrukcija od aluminijumske legure, precizno{4}}obrađene komponente i opcioni magnetni klip za povratnu informaciju o položaju.

Bilo da dizajnirate sistem za odabir-i-smještanje, steznu opremu, mašinu za pakovanje ili montažnu stanicu, ovaj kompaktni cilindar zraka vam daje jednu stvar manje o kojoj morate brinuti. Instalirajte ga, povežite i pustite da se kreće – to je ideja.



 Šta je u kutiji

Kompaktni vazdušni cilindar serije ADVU ima-telo od legure aluminijuma visoke čvrstoće koje pruža izdržljivost uz minimalnu težinu. Interno koristi preciznu-tehnologiju zaptivanja koja osigurava nizak početni pritisak, nesmetan rad i dug vijek trajanja.



Odaberite između više konfiguracija koje odgovaraju vašoj aplikaciji:

Dvostruko djelovanje (ADVU)– za snagu izvlačenja i uvlačenja u oba smjera

Jednosmjerno{0}}, potisni tip (AEVU)– povratna opruga za jednostavne primjene

Jednosmjerne, vučne vrste (AEVUZ)– produžetak opruge za specifične zahtjeve

Vođeni kompaktni cilindri– sa vodilicama za sprječavanje -rotacije i veću bočnu nosivost

Veličine otvora se kreću od 12 mm do 125 mm, sa standardnim hodom od 1 mm do 500 mm. Opcioni ugrađeni-magnet (S sufiks) omogućava detekciju položaja sa vanjskim reed prekidačima. Dostupni su višestruki stilovi montaže – osnovni, prirubnički, nožni, klipni i još mnogo toga.



 Zašto se ističe

Ono što iznova čujemo od naših kupaca je koliko cijene dizajn koji-štedi prostor ovog kompaktnog cilindra za zrak. Sa do 50% manjom zapreminom ugradnje u poređenju sa standardnim cilindrima, uklapa se u uske omote mašine bez ugrožavanja dužine hoda ili izlazne sile.

Širok raspon veličina otvora je još jedan veliki plus. Od 12 mm za minijaturne aplikacije do 125 mm za teške-zadatke, jedna porodica proizvoda pokriva cijeli dizajn vaše mašine – pojednostavljujući odabir i smanjujući zalihe.

A opcija magnetnog klipa? Omogućava preciznu detekciju položaja s vanjskim reed prekidačima – nisu potrebni kompleksni senzori, nije potreban dodatni hardver za montažu.

Robusna konstrukcija izdržava zahtjevna industrijska okruženja – temperaturni raspon od -20 do 80 stepeni, pritisak do 1,0 MPa i brzine od 30 mm/s do 500 mm/s.



 Šta to znači za dizajn vaše mašine

Hajde da razgovaramo o praktičnim rezultatima. Kada koristite kompaktni vazdušni cilindar u dizajnu vaše mašine, dešavaju se dobre stvari.

Štedite vrijedan prostor mašine.Do 50% manji otisak znači više prostora za druge komponente – ili manji ukupni otisak mašine.

Pojednostavljujete svoj dizajn.Jedna porodica proizvoda pokriva širok raspon veličina provrta i dužina hoda – smanjujući broj dobavljača i brojeva dijelova kojima trebate upravljati.

Dobijate pouzdane povratne informacije o poziciji.Opcioni magnetni klip radi sa standardnim reed prekidačima – nije potrebna složena integracija senzora.

Vaše mašine rade duže.Izdržljiva konstrukcija i precizno zaptivanje pružaju milione pouzdanih ciklusa – smanjujući održavanje i zastoje.

Smanjujete težinu mašine.Konstrukcija od legure aluminijuma drži težinu na minimumu – što je važno za pokretne osovine i lagane strukture.



 Potkrepljeno stvarnim brojevima

Ne samo da tvrdimo – mi testiramo ove cilindre kako treba.

Kompaktni vazdušni cilindar serije ADVU je napravljen da izdrži maksimalni radni pritisak od 1,0 MPa, sa otpornim pritiskom od 1,5 MPa. Raspon radne temperature je -20 stepeni do 80 stepeni (ili -20 stepeni do 60 stepeni za modele sa ugrađenim magnetom). Brzina klipa se kreće od 30 mm/s do 500 mm/s za modele s dvostrukim djelovanjem.

Dostupne veličine otvora: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 i 125 mm. Standardni hodi dostupni od 1 mm do 500 mm. Raspon pritiska upotrebe varira od modela do 0,06 MPa do 1,0 MPa.

Ovo su dokazane,{0}}testirane specifikacije. Serija ADVU je instalirana u hiljadama industrijskih mašina širom svijeta – pouzdano radi na sistemima za odabir-i-, steznih uređaja, mašina za pakovanje, montažnih stanica i robotskih ćelija.





Parametar	Serija ADVU (dvostruke{0}}radnje)
Vrsta akcije	Dvostruko -/jednostavno{1}} djelovanje (push/pull)
Fluid	Filtrirani komprimirani zrak
Proof Pressure	1.5MPa
Max. Radni pritisak	1.0MPa
Raspon radnog pritiska	0,06~1,0MPa (zavisi od modela)
Temperatura okoline i fluida	-20~80 stepeni
Temperatura (sa magnetom)	-20~60 stepeni
Brzina klipa (dvostruko{0}}radnja)	30~500 mm/s
Brzina klipa (jednostavne{0}}radnje)	50~500 mm/s
Tip jastuka	Gumeni branik / Pneumatski jastuk
Materijal tijela	Aluminijumska legura
Podmazivanje	Nije potrebno







Evo kratkog vodiča – instalacija, rad i primjer primjene iz stvarnog-svijeta tako da možete vidjeti ovaj kompaktni cilindar zraka u akciji.





Vidjeli smo ove cilindre instalirane u svim vrstama aplikacija, a usput smo pokupili i nekoliko praktičnih savjeta:

• Odaberite pravu veličinu otvora.Uskladite veličinu otvora sa svojim zahtjevima za silom – preveliki cilindri gube prostor i zrak, manji cilindri možda neće pružiti dovoljno sile.
• Razmotrite opciju magnetnog klipa.Ako vam je potrebna povratna informacija o položaju, odaberite model sa sufiksom S – to je mnogo lakše nego naknadno naknadno ugraditi senzore.
• Osigurajte ga.Koristite odgovarajući stil montaže za svoju primjenu – dostupni su osnovni, prirubnički, nožni ili klinovi.
• Filtrirajte vazduh.Koristite filter od 40 μm ili finiji uzvodno – čist zrak produžava vijek trajanja cilindra.
• Provjerite temperaturu.Pobrinite se da vaše radno okruženje ostane u rasponu od -20 do 80 stepeni – za više temperature mogu biti potrebne posebne zaptivke.

To je sve – nekoliko jednostavnih navika omogućit će vam da vaš kompaktni cilindar zraka radi-dugo vremena bez problema.
